Kütüphane
Açık teknik şartnameler, üretim mantığı ve ölçülmüş performans. Buradaki her şey gerçek bir çizim setine aktarılmak üzere hazırlandı.
Kütüphane
Açık teknik standartlar, kriterler ve yöntemler; kaynaklı sayılarla.
Standartlar · Dosya 01 · 14 min
Beş ilke — gömülü karbon, işletme enerjisi, atık, döngüsellik ve yaşam döngüsü bakışı — kaynaklı sayılar, sekiz teknik çizim ve dört veri tablosuyla anlatılıyor.
Küresel CO₂'nin %37'si (2024) · malzeme çıkarımının ≈%50'si · küresel GSYH'nin %11–13'ü
Kaan Vaizoglu
Standartlar · Dosya 02 · 6 min
Gelen sınırların yalın bir okuması ve biyo-esaslı sistemlerin hâlihazırda uyduğu noktalar.
BFN Editorial Desk
Kütüphane
Malzemeler, paneller, üretim ve kendi geliştirme çalışmalarımızdan ölçülmüş performans.
Temel veriler
0.14 W/m²K
BioSIP™ bina kabuğu
Yapısal yalıtımlı panel, tarımsal lif + misel bağlayıcı
41 MPa
ReedStrand™ döşeme paneli
Eğilme dayanımı; 7,2 m açıklıklı döşeme ve çatı elemanları
62%
Bio-Cell™ cephe
Boşluklu duvar ısıl performansında ışık geçirgenliği
90 min
AIOS üretim hücresi
Yapısal panel başına tolerans hassasiyetinde pres çevrimi
−65–70%
Enerji talebi
Yönetmelik asgarisindeki betonarme referans konuta kıyasla
−43%
Yaşam döngüsü karbonu
kgCO₂e/m² brüt alan, EN 15978, on bir tamamlanmış bina
| Sistem | Metrik | Değer | Standart |
|---|---|---|---|
| BioSIP™ panel | Isıl geçirgenlik | 0.14 W/m²K | ISO 6946 |
| BioSIP™ panel | Hava sızdırmazlığı | 0.3 h⁻¹ @ 50 Pa | EN 13829 |
| ReedStrand™ OSB | Eğilme dayanımı | 41 MPa | EN 310 |
| ReedStrand™ OSB | Açıklık (döşeme paneli) | 7.2 m | EN 1995-1-1 |
| Bio-Cell™ insulation | Isıl iletkenlik | 0.036 W/mK | EN 12667 |
| Bio-Cell™ facade | Işık geçirgenliği | 62% | EN 410 |
| AIOS™ cell | Üretim toleransı | ±1 mm | Dahili kalite kontrol (görüntü işleme) |
| AIOS™ cell | Panel çevrim süresi | 90 min | Hat ölçümü |
| Tüm bina | Yaşam döngüsü karbonu | −43% kgCO₂e/m² GIA | EN 15978 |
| Tüm bina | Isıtma talebi | −70% kWh/m²·a | EN ISO 52016 |
Teknik veri — Neufert standardı
| Özellik | Değer | Standart |
|---|---|---|
| U-değeri (bina kabuğu) | < 0,15 W/m²K (ölçülen 0,14) | ISO 6946 |
| R-değeri (bina kabuğu) | R-40 · 7.14 m²K/W | ISO 6946 |
| Yangın sınıfı | A Sınıfı · A2-s1,d0 | EN 13501-1 |
| Deprem dayanımı | 8,0+ büyüklük · hafif diyafram | EN 1998-1 / TBDY 2018 |
| Malzeme kompozisyonu | ReedStrand™ OSB kaplama levhaları (2 × 15 mm) + Bio-Cell™ yalıtım katmanı (240 mm) | EN 300 / EN 12667 |
| Hava sızdırmazlığı | 0.3 h⁻¹ @ 50 Pa | EN 13829 |
| Üretim toleransı | ±1 mm (AIOS™ robotik üretim hücresi) | Dahili kalite kontrol (görüntü işleme) |
Teknoloji ve Ar-Ge · 9 min
İlk BioSIP bina kabuğu programının yaşam döngüsü değerlendirmeleri, gömülü karbonun geleneksel betonarme referansa göre %43 düştüğünü gösteriyor — program süresi uzamadan.
Deniz Aksoy
Teknoloji ve Ar-Ge · 6 min
Sıkıştırılmış tarımsal lif ve misel bağlayıcı, 90 dakikada yapısal toleransa preslenir.
Mert Çalışkan
Teknoloji ve Ar-Ge · 5 min
Dokunmuş kamış lifleri eğilmede 41 MPa'ya ulaşıyor — orta katlı döşeme panelleri için yeterli.
Elif Baran
Teknoloji ve Ar-Ge · 7 min
Boşluklu duvar gibi yalıtan, kaymaktaşı gibi parlayan yarı saydam hücresel bir cephe.
Ipek Yıldırım
Teknoloji ve Ar-Ge · 8 min
İstanbul merkezli pratik; BioSIP, ReedStrand ve Bio-Cell'i standart detay kütüphanesine taşıyor.
BFN Editorial Desk
Teknoloji ve Ar-Ge · 4 min
180 km içinden tedarik, nakliye emisyonlarını %6 daha azalttı.
BFN Research
Kütüphane
Pratik, gündelik uygulamalar — dürüstçe ölçülmüş.
Sinyaller · 3 min

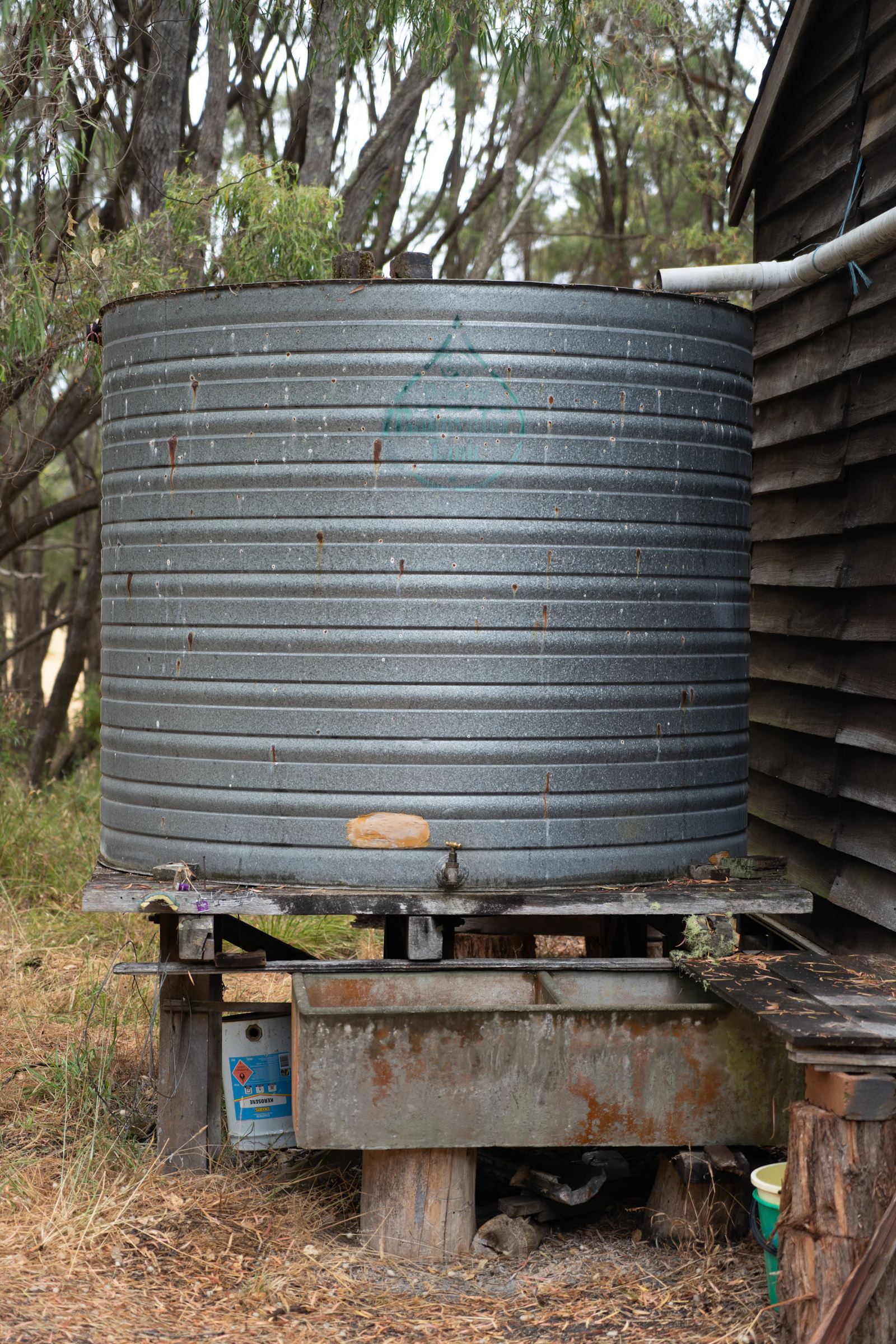

Yıllık 600 mm yağış alan bir iklimde 100 m² çatı yaklaşık 48 m³ kullanılabilir su verir. Filtrasyon, ilk yıkama ayırıcıları ve depo boyutu suyun içilebilir kalıp kalmayacağını belirler.
100 m² çatı için ≈48 m³/yıl
BFN Editorial Desk
Sinyaller · 3 min
Gri su, evsel atık suyun %50–80'idir. Dallı drenaj ve yapay sulak alan sistemleri onu pompa, klor ve çoğu yerde izin gerektirmeden bitki yataklarına döndürür.
Evsel suyun %50–80'i
BFN Editorial Desk
Sinyaller · 3 min
Stabilize toprak bloklar %5–8 bağlayıcıyla 4–8 MPa basınç dayanımına ulaşır. Sınırlandırılmış duvar çerçeveleri ve geogrid donatı, aktif bölgelerde yönetmeliği geçmelerini sağlar.
4–8 MPa · ~0,06 kgCO₂e/kg
BFN Editorial Desk
Sinyaller · 3 min
20 W LED'li 0,4 m² pencere rafı 21 günde bir salata yaprağı verir. Gerçek değişkenler ışık süresi, harç tekrar kullanımı ve dürüst elektrik hesabıdır.
21 günlük döngü · 20 W/m²
BFN Editorial Desk
Sinyaller · 3 min
Depolama sahasındaki organik atık, CO₂'den 28 kat güçlü metan salar. Bokashi pişmiş yemeği iç mekânda 14 günde işler; solucan kutuları kokusuzdur; sıcak yığınlar 55 °C üzerinde patojenleri öldürür.
CH₄ = 28× CO₂ · 14 günde bokashi
BFN Editorial Desk
Sinyaller · 3 min
Güç ≈ 9,81 × debi (l/s) × düşü (m) × 0,5 verim. 8 m düşülü 10 l/s'lik bir dere, kesintili güneşin aksine bir evin temel yükünü gece gündüz taşır.
10 l/s ve 8 m'den ≈390 W
BFN Editorial Desk
Sinyaller · 3 min
Köpük cam çakılı 0,08 W/mK yalıtır, drene eder, yük taşır ve çürümez — döşeme altında alt temel, yalıtım ve buhar kontrolünü tek malzemeyle karşılar.
0,08 W/mK · yük taşıyan dolgu
BFN Editorial Desk
Sinyaller · 3 min
Örtü bitkisi ve toprak işlemesiz tarım, sulama ihtiyacını azaltırken yılda hektara 0,2–0,5 t karbon ekleyebilir. Sınırlar dürüst toprak analizi ve beş yıllık sabır eğrisidir.
0,2–0,5 t C/ha/yıl
BFN Editorial Desk
Sinyaller · 3 min
3,5 olan COP, büyük seçilmiş radyatörler ve 65 °C gidiş suyunda 2,1'e düşer. Önce yapı kabuğu, sonra düşük sıcaklık radyatörleri, en son makine — her seferinde bu sırayla.
Yanlış uygulanınca COP 3,5 → 2,1
BFN Editorial Desk
Sinyaller · 3 min
Dış gölgeleme güneş kazancını %80'e kadar azaltır — iç perde yalnızca %25. Gece havalandırması ve açıkta bırakılmış kütleyle birleşince kuru iklimlerde soğutma yükünün çoğu ortadan kalkar.
Dış gölgeleme güneş kazancını %80 azaltır
BFN Editorial Desk
Malzeme katmanları
ReedStrand™ bitki lifinden dış OSB kaplama levhasıdır; Bio-Cell™ ise iç yalıtım katmanıdır. Birbirine bağlandıklarında BioSIP™ yapısal yalıtımlı paneli oluştururlar — tek bileşen, iki malzeme, ayrı bir yalıtım işi yok.
The assembled panel — ReedStrand skins + Bio-Cell core · 0.14 W/m²K
BioSIP is not a single material: it is the assembly. A plant-based outer shell of pressed ReedStrand facings is bonded to a Bio-Cell insulation core, so skin and core work as one structural insulated panel. Load-bearing, vapour-open and fully compostable at end of life.
Outer shell / structural facing · 41 MPa bending
The outer layer of the panel: aligned reed strands, harvested annually from managed wetlands and laminated into a densified plant-fibre facing. It carries the bending and diaphragm forces on both faces of the BioSIP panel and spans 7.2 m as a floor or roof cassette.
Inner core / insulation layer · 0.036 W/mK · 62% light transmission
The inner layer of the panel: a cellular bio-polymer core placed continuously between the ReedStrand facings, keeping the insulation line unbroken and vapour-open. Used alone as a facade element, the same cell structure diffuses daylight deep into plan.
